交叉带分拣机-应用场景
由传输皮带、供包台、分拣小车、读码称重系统、落包系统等部件构成，可以长时间且大批量的处理包裹的输送及分拣操作，适合于订单繁杂、品种众多、多重分拣、高效能等需求的分拣环境。
★环线小车运行速度可达2.5m/s，分拣能力可达2万件/小时。
用途广泛
01
广泛应用于各大电商仓储、快递中心、服装、食品、医药、化妆品、图书等行业。
降本增效
02
模块式组装的方式进行灵活的配置，可以适用各种不同的场地需求，提升分拣效率、准确率和降低人工成本。
环形交叉带分拣机可以实现从供包系统导入分拣小车进行分拣，由交叉带下包系统完成包裹物理位置的分类存放，从而达到包裹分拣功能。
千亿球友会为物流行业分拣设备提供自动化控制系统。
交叉带分拣机
交叉带分拣机更能满足国内高占比的电商中小包裹的分拣需求，尤其适用于对分拣速度有高要求的分拨中心及大型网点。
交叉带分拣机
应用场景
由传输皮带、供包台、分拣小车、读码称重系统、落包系统等部件构成，可以长时间且大批量的处理包裹的输送及分拣操作，适合于订单繁杂、品种众多、多重分拣、高效能等需求的分拣环境。
★环线小车运行速度可达2.5m/s，分拣能力可达2万件/小时。
用途广泛
01
广泛应用于各大电商仓储、快递中心、服装、食品、医药、化妆品、图书等行业。
降本增效
02
模块式组装的方式进行灵活的配置，可以适用各种不同的场地需求，提升分拣效率、准确率和降低人工成本。
环形交叉带分拣机可以实现从供包系统导入分拣小车进行分拣，由交叉带下包系统完成包裹物理位置的分类存放，从而达到包裹分拣功能。
交叉带分拣机
供包台系统
自动供包设备由供包控制器PLC、多节供包皮带、交流伺服电机、动态重量称、光电位置检测开关、光幕和条码阅读器等组成。
供包台设备供包台系统是将包裹扫码称重后，将包裹精确的运送到小车上。一般由多段传送带组合而成，分为上包段、缓存段、加速段和导入段。
交叉带分拣机
下包系统
交叉带要将供包台送上来的包裹，根据WCS的下包方案，将包裹输送到落格位置时进行抛件动作。

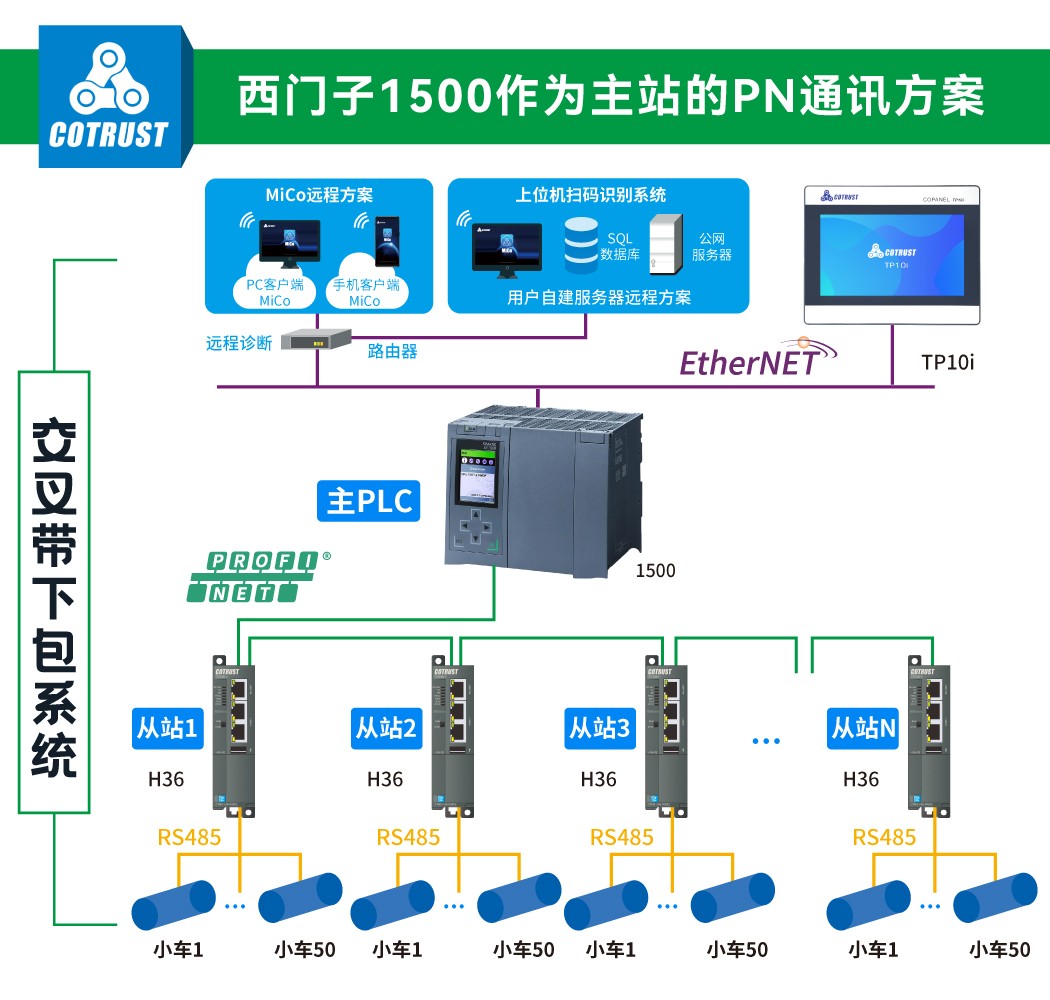

交叉带下包系统主控制器PLC，控制直线电机并测速计算小车位置，处理与20-30个供包台和环线小车PLC之间的通信，协调安排包裹上包及下包的动作，保证各站通信之间的快速通信，任务繁重，但是PLC执行高效，控制器能在极短的控制周期完成控制。
千亿球友会交叉带分拣机
方案特点
01
整套控制系统更好用，调试快
千亿球友会整套控制系统（PLC+伺服+HMI）适应性强，配置灵活，广泛应用，可根据用户需求定制。
02
CTH300-H系列PLC
千亿球友会PLC性能满足高速环线速度下，大数量数据处理及高质量通讯要求，实现精准上包以及精准实时位置采集。
H56-10特点
自带高数计数输入点，可实现环线的精准测速，实时位置采集；
H36-02特点
双串口双网口，支持PN通讯，可轻松实现50台小车的控制；在不改变原有1500主控系统架构的基础上，可实现无缝切换供包台和环线小车PLC，双网口交换机功能的连接，节省了安装时间的同时也大大降低了交叉带整套方案成本。
03
全网线连接
供包台系统PLC到伺服全网线连接，通讯效率高接线方便；
04
A4N高精度伺服
采用A4N高精度编码器伺服，实现高精度定位控制；支持ModBus_RTU/EtherCAT两种通讯协议，支持振动抑制、刚性等级、惯量识别等功能，方便伺服应用的同时降低噪音，节能降噪。
千亿球友会交叉带分拣系统全方案
▼
更多物流方案，请查看
-
TP10I 以太网触摸屏（CTS6 T10I-CH032）
订货号：CTS6 T10I-CH032
规 格：10.1寸触摸屏，真彩LCD-TFT，分辨率1024x600,256k色，1个RS485口，1个USB口，1个以太网口
查看详情 -
A4N网络型伺服驱动器
订货号：A4N-B1012-M200/A4N-B1015-M200/A4N-B2012-M200/A4N-B2015-M200/A4N-B4012-M200/A4N-B4015-M200/A4N-B7512-M200/......
规 格：A4N网络型：功率范围为0.1-7.5KW；速度环带宽1.2KHz；支持MODBUS RTU通讯协议和EtherCAT通讯协议；支持两路探针辅助功能，锁存位置；可选配支持2500线增量编码器或17Bit总线式绝对值编码器；支持振动抑制，刚性等级选择，惯量识别。
查看详情 -
A4S标准型伺服驱动器
订货号：A4S-B1012-M100/A4S-B1015-M100/A4S-B2012-M100/A4S-B2015-M100/A4S-B4012-M100/A4S-B4015-M100/......
规 格：A4S标准型伺服：功率范围0.1-7.5KW；可选配支持2500线增量编码器或17bit总线式绝对值编码器；支持MODBUS RTU和CANopen通讯协议。
查看详情 -
CTH300系列CPU（双网口双串口H36-02）
订货号：CTH3 H36-002S2
规 格：256KB+2*64KB 程序空间，1MB 数据空间，32KB 掉电保持数据空间，2 个PPI/自由通信口，2个EtherNET通信口（其中一个口与EtherCAT共用），1 个USB接口，1 个CAN 接口，1 个EtherCAT 通信口，支持单轴运动控制，插补、电子齿轮及电子凸轮功能，最大机架数4个（含本地机架）
查看详情 -
CTH300系列CPU（H56-10）
订货号：CTH3 H56-100S2
规 格：H56-10 运动控制器，256KB 程序空间，1MB 数据空间，64K的数据块空间掉电保持；24V DC 电源，10 路数字量输入，6*500KHz 高速计数器，1 个 EtherNET 接口，1 个 EtherCAT 接口，1 个 CAN接口，1 个 RS485 接口，1 个 USB 接口；支持单轴运动控制，插补功能，电子凸轮和电子齿轮等功能，支持 C 语言编程。
查看详情 -
高速追飞剪型CPU M226SM 晶体管输出：216-1AS35-0X24
订货号：CTMC 216-1AS35-0X24
规 格：24点⾼速追⻜剪CPU，72KB+24KB+24K程序空间/64KB数据空间，24VDC电源,14DI/10DO晶体管漏型输出，⽀持5轴*200KHz运控输出，⽀持4路*200KHz⾼速计数器，2个PPI和⾃由通讯⼝可切换，1个以太⽹通讯⼝，⽀持CAN、RS485和模拟量扩展板；⽀持单轴运控（定位，速度和回原）功能，直线/圆弧插补功能；⽀持连续插补功能；⽀持电⼦凸轮和追⻜剪功能；⽀持在⽹⼝在线升级固件；⽀持PLCopen标准指令库；⽀持Trace追踪功能；⽀持C语⾔编程。
查看详情 -
CTH300数字量输出模块(DQT-08、DQT-16、DQT-32、DQR-08、DQR-16、DQN-16)
订货号：CTH3 DQT-080S1/CTH3 DQT-160S1/CTH3 DQT-320S1/CTH3 DQR-080S1/CTH3 DQR-160S1/CTH3 DQN-160S1
规 格：晶体管输出， 8 x 24VDC/晶体管输出， 16 x 24VDC/晶体管输出， 32 x 24VDC/继电器输出，8点，2A/继电器输出，16点，2A
查看详情 -
CTH300数字量输入模块（DIT-08，DIT-16，DIT-32）
订货号：CTH3 DIT-080S1/CTH3 DIT-160S1/CTH3 DIT-320S1
规 格：8点输入，24VDC/16点输入，24VDC/32点输入， 24VDC
查看详情
