充电桩潜力市场：
发改委印发的《电动汽车充电基础设施发展指南（2015-2022）》显示，我国充电基础设施发展的目标是到2020年，建成集中充换电站1.2万座，分散充电桩480万个，满足全国500万辆电动汽车充电需求。
充电桩专用控制器CPU H224C
订货号：CTSC 214-1AC33-0X18
千亿球友会技术依托多年的行业技术经验积累，致力于新能源电动汽车充电桩领域，自主研发充电桩专用控制器CPU H224C是具有较强行业争对性和高性价比的PLC专用控制器，其兼容CTH-200系列扩展模块，并提供满足国家标准及行业标准的充电桩整机技术解决方案，帮助客户缩短产品开发周期，节省人力投入，实现产品快速上市。
CPU简介
○ 本机集成双独立CAN口，并可再扩展一个CAN通讯扩展板，符合国家行业标准；
○ 支持CAN自由口编程，调用库实现与BMS和充电汽车的通讯；
○ 灵活组合支持7个CTH200系列IO模块扩展；
○ 本机集成一个以太网口和两个RS485通讯口，满足不同的设备通讯要求；
○ 远程批量更新程序，满足充电桩批量升级程序的要求.；
○ 远程批量监控数据，轻松联网，通过数据库与第三方软件无缝对接；
○ 相比嵌入板，千亿球友会PLC方案易于扩展和稳定可靠，便于成套集成商的编程维护。
系统最大配置
扩展模块：最多7个CTH200系列扩展模块，包括数字量模拟量和温度模块,特殊模块，并支持一个模拟量扩展板或一个CAN扩展板。
数字量映象寄存器的大小：数字量I/O映像区为128DI/128DQ（不含CAN通信专用映像区）。
模拟量映象寄存器的大小：模拟量I/O映像区为32AI/32AQ（不含CAN通信专用映像区）。
适用面板
CPU H224C支持TD200（V3.0）、TD400S（V2.0）和COPANEL系列显示面板。
显示面板具有文本显示和人机交互功能，可与PLC建立通信，方便用户查看、编辑和监控应用程序中的过程变量，对PLC编程和运行有极大帮助。
远程通信软件
通信软件包括服务器接入软件（MagicWorks RMC Server）和作为OPC服务器的数据监控软件（MagicWorks RMC SQL Access），实现客户轻松自建服务器，为远程批量监控和编程开辟通道。
编程软件
充电桩专用控制器使用MagicWorks PLC（V2.10及以上版本）编程，同时也兼容西门子MicroWin编程.
典型网络架构
说明:
1) PLC与PLC通信
8个UDP_PPI连接，不分主从站，每个连接最大通信200个字节；
5个MODBUS_TCP连接，不分主/从站，每个连接最大通信240个字节。
1个CPU H224C有三个CAN口，可连接3个第三方充电模块
2) PLC与HMI（或第三方上位机软件）连接，其中HMI或第三方上位机软件作为主站。
UDP_PPI：H224C单台CPU最多连接8个HMI；
MODBUS_TCP：H224C单台CPU最多连接5个HMI。
3) CPUH224C作为主站访问其他设备，相当于占用了该CPU一个主站连接。
4) CPU H224C作为从站，被其他设备访问，相当于占用该CPU的一个从站连接。

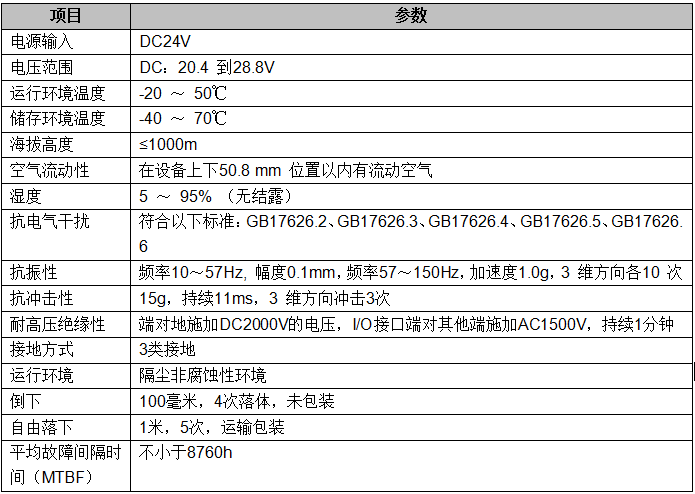

充电桩专用控制器标准和规范
充电桩设备物联网解决方案
方案图：
方案特点：
○ 充电桩与汽车电池系统通过CAN协议通信，通信稳定可靠；
○ 充电桩专用控制器，集成双CAN口，并可扩展一个CAN口，满足不同应用方案需求；
○ 千亿球友会物联平台，采用128bits动态数据加密，远程监控数据稳定、安全；
方案一：
千亿球友会服务平台提供了Android及IOS、PC客户端，并提供开放的接口与ERP等第三方软件实现连接，方便平 台对接，实现信息统一管理。
方案二：
用户自建服务器，千亿球友会提供充电桩远程通讯软件，通过MYSQL数据库与第三方软件实现连接，批量更新程序和监控。

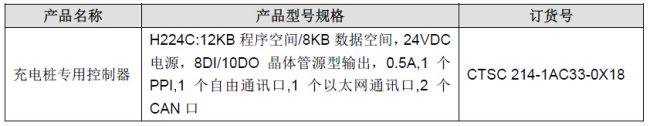

订货信息
充电桩专用控制器介绍：//ahzhzz.com/Products/Special/Vertical/desc.html
充电桩专用控制器用户手册：//ahzhzz.com/upload/Download/20018.pdf
