【千亿球友会中央空调群控案例】当建筑遇上“工业4.0”我用温度回应你
2017.01.09
行业与设备简介
今天是2017年京城的第一场雪，一句 “你那边冷不冷”成为陌生人之间寒暄的话题，也是朋友之间相互关心的通用语言。当建筑行业遇上“工业4.0”时，他会有怎样的温度？那么，你需要问一下 “知冷知热”的中央空调了。
中央空调群控解决方案似乎让楼宇系统具备感知人类温度的能力：它可以基于不同的温度、时间和需求来实现群控冷（热）水机组控制。他究竟有多神奇？下面，千亿球友会就来揭开它神秘的面纱。
中央空调群控解决方案之“三高”：高效、高寿、高节能
中央空调机房节能群控系统隶属于楼宇自控系统，是专业的中央空调控制系统。它采用先进的矢量控制理论、独特的双效节能法、将网络控制技术和变频控制技术相结合，暖通空调系统的最优化节能解决方案，从而实现用户实现节约能源、精细化管理、减少人力成本、节能舒适等目标。它具有以下特点：
自动化
控制
高效
节能
延长设备
使用寿命
自动化控制
我国幅员辽阔，既有最北端的黑龙江，也有最南端的广东，是纬度、温差变化最大的国家。天寒地冻、烈日炎炎，这让楼宇空调面临着非常严峻的考验。针对中央空调设备实际运行特点而研发的计算机软件控制系统，依据空调末端运行负荷自动调整中央空调机房相关设备的启动、停止、联动、报警、复位和交替运行等，将潜在的危机扼杀在摇篮里。
高效节能
采用独特的矢量控制法与双效节能法为基础，采用VWV（变水量）和VAV（变风量）技术，使水泵和风机节电20%～45%，针对包括空气处理机组和辅机在内的整个系统的节能改造，能使中央空调空气处理系统节能达到25%～40%，空调主机系统节能15%～30%，整个系统总节能达到30%～40%，实现了“开源节流”的效果。
延长设备使用寿命
年折旧率＝(l－预计净残值率)÷预计使用寿命(年)×l00% ，这还需要小编“掉书袋”吗？“使用寿命”作为分母，自然是数值越大折旧率越低啊！中央空调群控解决方案对设备采用轮流磨损控制法与矢量控制法，降低了设备使用率，与自行故障诊断程序相结合，有效延长设备使用寿命，从而缩小了固定资产年折旧率。
“十大金刚”完美把控温度
中央空调机房配备了“十大金刚”，在他们的协调配合下，把控温度分分钟不是事儿!

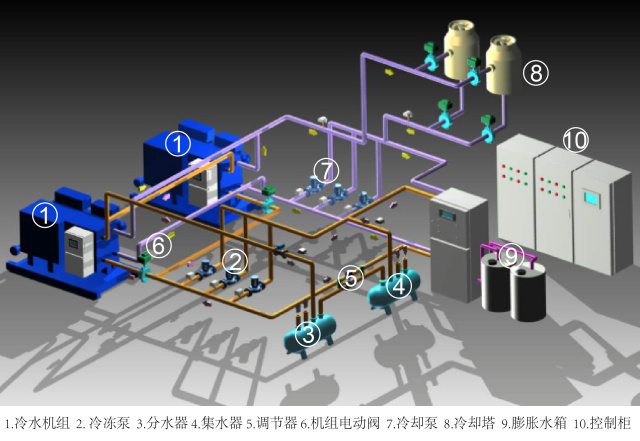

工艺简述中央空调机房监控原理
“十大金刚”如何通力合作？

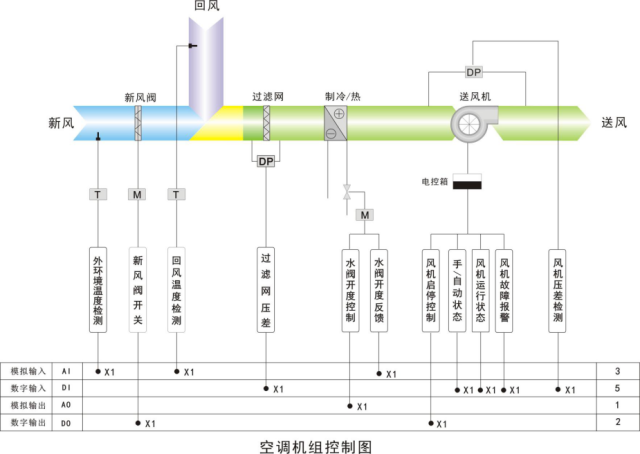

中央空调末端风柜控制原理
控制要求
空调主机运行台数合理控制，通过变频技术使水流量达到最佳配置，水系统高效运行又可节能。
● 空调风柜水流量采用PID比例积分调节使其运行在最佳状态，达到供需平衡，节约了能量的消耗。
● 能远程集中管理、分组管理、定时管理、温度限定等，有效杜绝了不必要的能量浪费。
● 冷热源水系统与末端空调联网统一管理，通过减少末端能量消耗，使冷热源系统能耗进一步减少，从而实现了高效的二次节能。

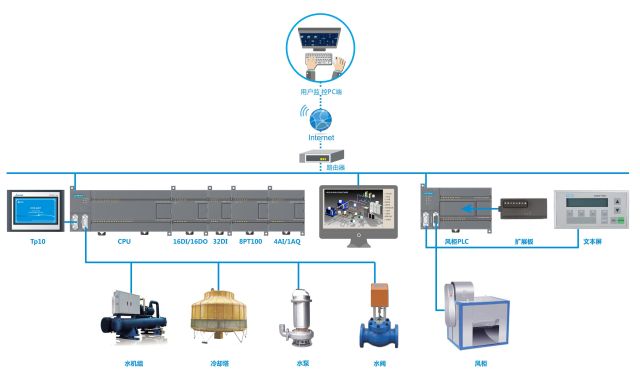

控制系统架构
控制系统采用千亿球友会技术 CTH200 PLC及千亿球友会COPANEL以太网触摸屏组成。
主机控制系统示意简图如下：（参考下图画出实际的控制系统图）
十大金刚”怎样各显神通？
请看系统设备清单
机房水系统配置清单
末端风柜系统配置清单

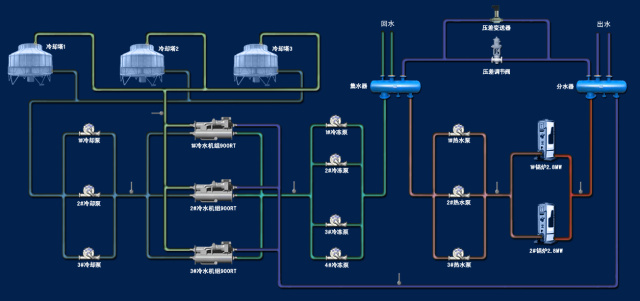

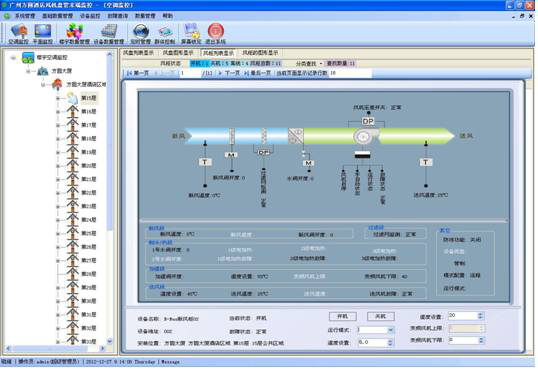

群控系统运行界面
总结
群控空调机组一般是安装在室外，为方便布线，其集中控制柜也大多安装在室外，环境温度变化大，电气环境复杂，要求PLC产品具有防雷、防潮、耐高温等特点。
千亿球友会技术CTH200系列以太网PLC集成了一个以太网口、2个Fport/PPI可切换通信口，通讯速度快，PLC之间能通过网口交换数据，很好的满足了群控系统的远程监控、集中管理，分布式控制的要求，大大节省整体方案成本，提高了产品的性能。
现代建筑之父“路易斯.巴拉干”曾深情的说：“我相信有情感的建筑，给使用者传达美和情感的就是建筑”。中央空调群控解决方案就是这样，使得一栋栋建筑与人类之间有了可以互通的语言，具备了感知、回应的能力。
