- 概览
-
软件特征
友好的用户界面--菜单式界面或表格编程界面一目了然，方便修改。
中文程序名命名--程序名可以用中文编辑，智能排序，方便调用
智能导航功能--X/Y/R/Z1/Z2轴导航示教，调试更方便。
远程功能--降低维护调试成本。
存储容量--上模10个，下模25个，126个存储程序，每个程序24步
链接程序功能--实现无限步序折弯
个性化功能--大圆弧高级补偿算法、光栅尺补偿、手摇轮
硬件特征
远程通信--12寸触摸屏支持USB扩展WIFI，实现远程监控调试
大数据接入--核心控制器采用千亿球友会CTH300系列折弯机专用控制器，本体自带一个以太网口，支持程序更新、数据监控、连接触摸屏和上位机，可接入MES系统
扩展能力--更便捷，增加轴只需网线连接伺服即可
总线控制--两个7.5KW大功率伺服采用高速以太网控制总线EtherCAT，速率高达100Mbps，实现同步控制。X/R/Z1/Z2轴伺服采用CANOPEN总线控制，相比脉冲方案，接线更方便，而且不会丢脉冲，确保控制精度
分布式控制--IO控制和面板分开，控制线路更短，更省线材，降低整机成本
安全设计--光幕接入和下模保护功能、软限位、首页权限、同步超限保护、对刀保护
断电记忆
折弯功能
启动快速访问的程序页面。
用户界面友好的模具库管理功能
在折弯过程中后挡料退让（是/否）
单步动作可重复多次
部件计数折弯完成后机器自动停止
自动计算折弯内尺、深度
自动计算角度补偿
手动移轴（密码保护）
双Y轴可选单独补偿或同步补偿
特色功能
支持双Y轴智能校平功能
回原功能，绝对值编码器不需回原
变速点/回程高度每步可设
折弯压力控制
平行度校准
对模功能
单向定位，消除机械间隙
- 技术参数
-
物理特性
屏幕
12寸触摸屏，真彩LCD-TFT，分辨率1024x768
通讯接口
EtherCAT和CANopen通讯接口、USB口，以太网RJ45
额定电压
24VDC，允许电压范围20.4~28.8V DC
本机数字量输入点数
16，光电隔离，漏型/源型
本机数字量输出点数
8，光电隔离，短路保护，源型
系统工作的环境要求
温度0℃~55℃
相对湿度10%~95%，非结露
大气压1080hPa~795hPa（对应高度为-1000m~+2000m）
相关认证标准
CE认证
单位
英寸和毫米
适用语言
中文和英文
- 典型应用

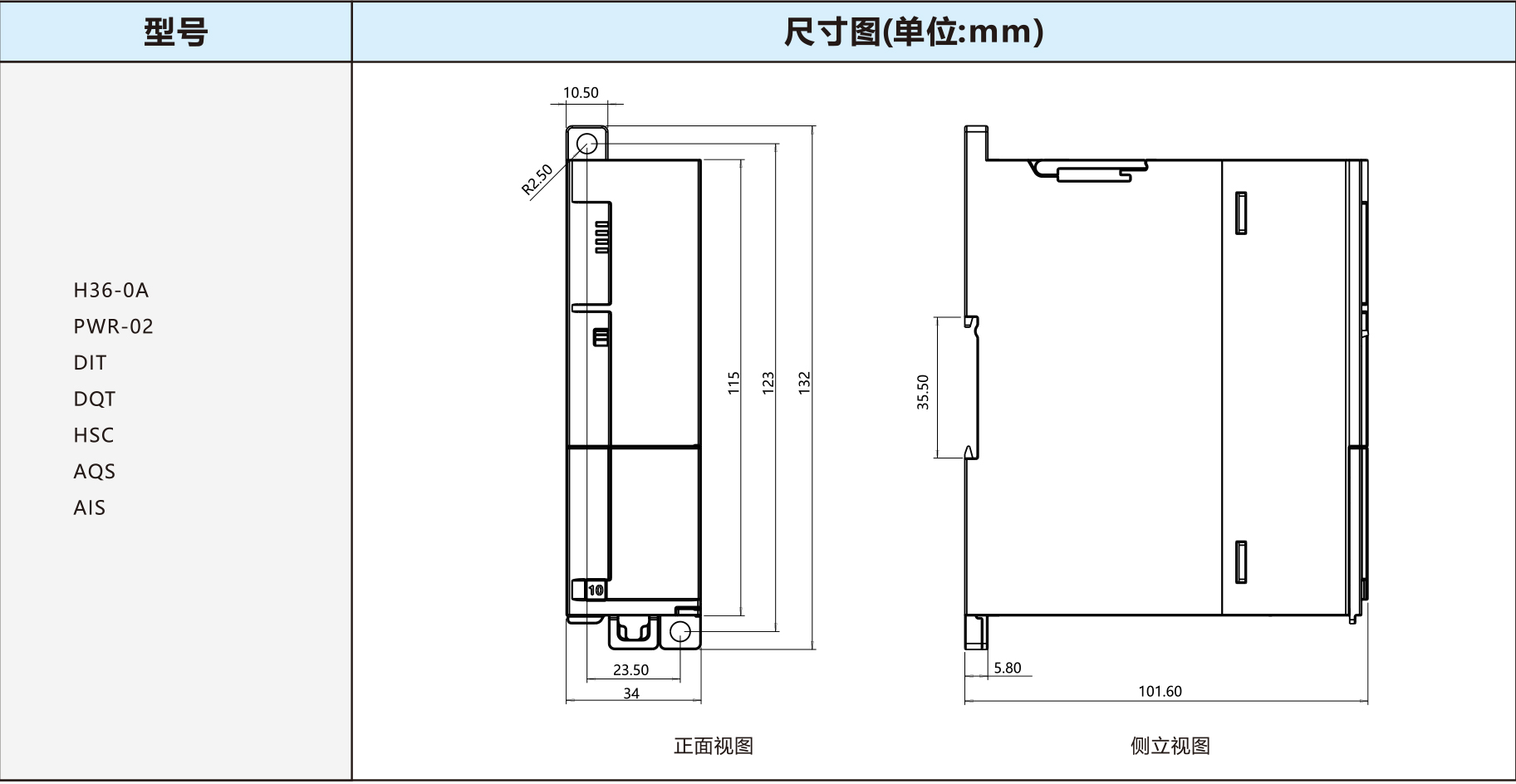

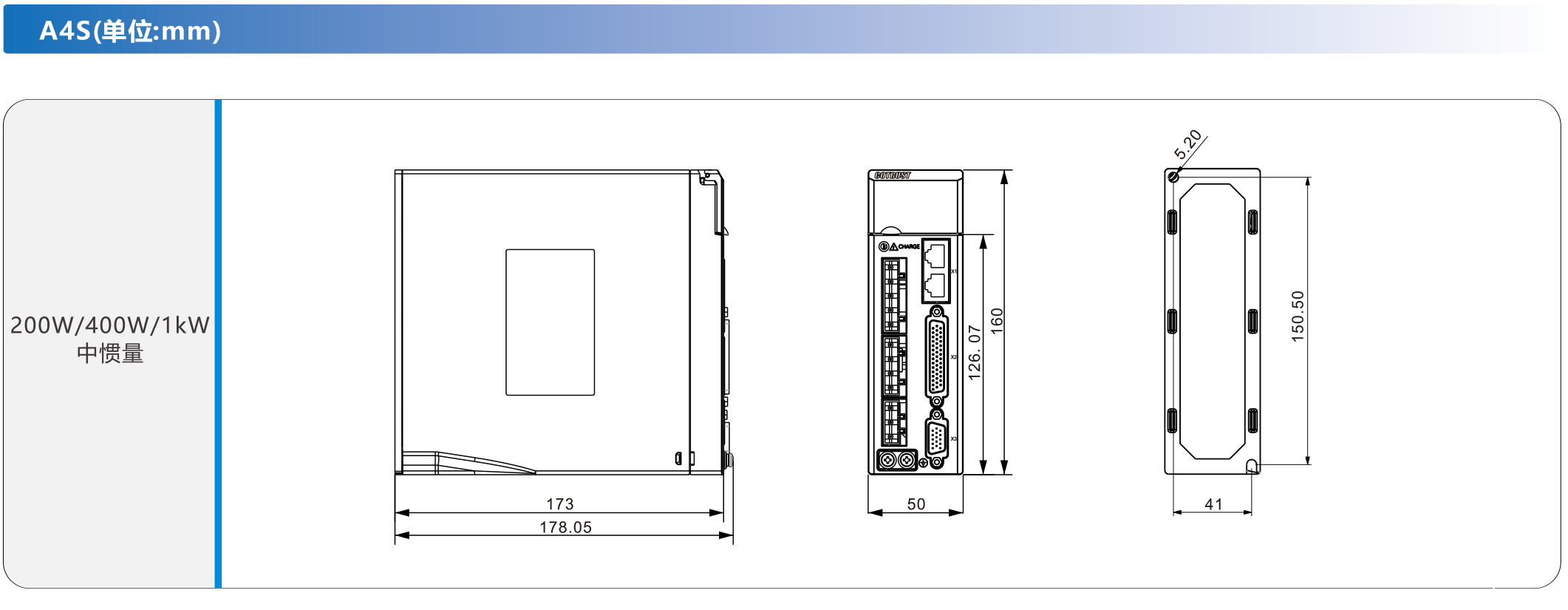

- 安装规格
-
- 样本/手册/软件
