CTBA系列VAV控制器 （VAV-10）
VAV（Variable Air Volume）是一款新型的变风量空调控制器，主要用于接收并采集传感器、常用触点或其它设备传送来的输入信号，并根据软件程序和算法处理这些输入信号，再输出信号到外部设备，这些输出信号可用于启动或关闭机器，例如：打开或关闭阀门或风门，或按程序执行复杂的动作。通信通过电力PLC、或WLAN、或以太网方式统一回传。VAV控制器目前主要用于楼宇控制领域，根据室内负荷变化或室内要求参数的变化，保持恒定送风温度，自动调节空调系统送风量，从而使室内参数达到要求的全空气空调系统。
订货数据
型号
规格参数
订货号
VAV-10(PLC)
PLC上行的楼宇自动化VAV-10控制器，支持Ethernet，modbus，2路RS485接口，3UI+3BO+2VO+1路风速传感+1路风阀执行器，共10路接口
CTBA VAV-1010A
VAV-10(WLAN)
WIFI上行的楼宇自动化VAV-10控制器，支持Ethernet，modbus，2路RS485接口，3UI+3BO+2VO+1路风速传感+1路风阀执行器，共10路接口
CTBA VAV-1010B
VAV-10(ETH)
ETH上行的楼宇自动化VAV-10控制器，支持Ethernet，modbus，2路RS485接口，3UI+3BO+2VO+1路风速传感+1路风阀执行器，共10路接口
CTBA VAV-1010
概述：
CTBA系列VAV控制器采用华为智慧园区Link通讯，支持MagiCampus软件编程，其不同的IO点能满足不同风量VAV终端的应用。它自带一个压差传感器和风阀执行器，压差传感器用于风量测量，风阀执行器用于风量的调节。
CTBA系列VAV控制器采用小巧的外观设计和精准的风量测量，使其满足越来越多的VAV终端控制需求。
VAV控制器外观示意
表1-1 VAV控制器组件描述
序号
描述
序号
描述
1
数字量/电压输出通道BO
9
传感器电源输出口
2
以太网通信接口
10
RS485终端电阻拨码开关
3
RS485地址拨码开关
11
RS485-1功能保留
RS485-2通信口（支持MODBUS RTU通信协议）
4
PLC WAN接口
12
风阀手动调节杆
5
PLC FAN接口
13
风阀箱安装螺丝孔
6
24VAC输入电源接口
14
风速传感器高低压输入口
7
数字量输出BO
15
LED状态指示灯
8
通用型输入UI
16
风阀执行器
CTBA系列VAV控制器的特性如下：
硬件特性
l 外观小巧精致，占用较小的机箱空间；
l 自带高精度压差传感器，满足小风速下的风量测量；
l 5Nm风阀执行器，安装在VAV Box阀杆上，固定方式更为可靠、便捷。
通信特性
l BACnet业务能力：支持对象和Service能力，支持BACnet Profile规范通信。
l 丰富的通讯总线：上行接口支持以太网、PLC或WLAN；
注：此处PLC注释为Power line Communication（电力无线载波通信技术）。
l WLAN、PLC终端入网参数自动配置；
l 终端自动识别&身份认证，安全机制；
l 终端本地控制逻辑解析及执行；
l 提供终端和云、网关的数据传输通道；
l 集成华为智慧园区Link SDK，支持SDK安装运行和liteOS运行，支持跟华为物联网关如AR502H（含华为智慧园区Link(Gateway）)以及数字平台对接、自动联网、自动注册。
逻辑算法
l PID控制算法规格：PID控制算法在5个震荡周期内实现输出的收敛，输出平稳。
l 本地闭环控制：控制器能够在控制器本地独立执行程序，而不依赖于上位机工作。
l 数据保存：控制器设定参数、采样控制数据存储保证72小时以上，其中网络配置、绑点配置、位置配置信息存储到flash。
编程特性
l 使用MagiCampus软件编程和配置；
故障管理
l 报警提示：设备故障灯亮，上报明确故障信息，包括设备离线缓存告警信息和恢复后上报提示信息。
l AI点设备离线告警上报out of service告警；
l 联网设备&联网传感器离线告警上报out of service告警；
维护及升级
l 设备可维护性：支持远程和本地升级固件和控制逻辑更新，支持智能终端app方式通过本地蓝牙接口进行网络参数配置、位置信息录入、绑点配置和读取配置信息，以及故障定位信息获取及设备调试。
l 软件升级：支持按照华为智慧园区Link的文件传输接口接收模组固件、主控板固件、蓝牙固件、控制逻辑文件，支持将固件和控制逻辑文件加载更新到对应的flash或内存。
l 支持deadband，防止执行部件频繁开关及转动，影响到设备寿命。
l 标签：支持华为智慧园区Link规范SN，产品贴（二维码）标签供扫描。
认证
l BQB认证；
l IEC61000-4-5；
- 技术参数
-
CTBA系列VAV的I/O规格
点的类型
接受的信号
VAV-10
通用型输入（UI）
A/D转换分辨率：16位模拟量输入，电压信号，0-10VDC
模拟量输入，电流信号，4-20mA1
模拟量输入，电阻信号，0-2K欧姆，RTD (1kNI, 1k PT, A99B SI)，NTC(10k Type L,2.25k Type2 )，NTC(20k)
数字量输入，干触点保持输出模式3
数字输出（BO）
24VAC三端双向可控硅
3
可配置的输出（VO）
A/D转换分辨率：12位模拟量输出，电压信号，0 - 10 VDC
数字输出模式，24VAC三端双向可控硅2
风速传感器
VAV控制器内部预置集成的风速传感器，缩短工程安装时间
1
风阀执行器
VAV控制器内部预置集成的风阀执行器，缩短工程安装时间,并带有风阀开度反馈
1
备注：对传感器供电电压15VDC。
CTBA系列VAV技术规格
型号
VAV-10
电源电压
24 VAC（最小20 VAC/最大30 VAC，50或60 Hz，class2（北美）或SELV（欧洲）
耗电量
一般10VA，最大14VA，加上所有的 BO以及可配置的输出负载。
运行环境条件
0至50°C（32至122°F）；10%至90%相对湿度，无结露。
存储环境条件
负40至70°C（负40至158°F）；10% 至90%相对湿度，无结露。
接线端子
螺丝接线端子和插拔式螺丝端子排，最大接入2平方毫米导线一根
电池
精度（@±25°C）：±15分钟/年
RTC电池：最长4年放电时间@±25°C
处理器
CPU型号支持LiteOS并且在华为智慧园区Link适配的范围内，推荐Cortex-M4
存储器
片内至少256KB SRAM，片内至少2MB的Flash，片外至少采用4MB的 flash以及至少预留256KB的SRAM；
运行速度
程序循环时间：小于1秒；
控制器地址
内部IP设置，通过软件设置，默认DHCP
运维接口
面板支持以太网接口、蓝牙接口，指示灯接口
通信总线
上行采用PLC（电力载波通信）通讯，对应VAV上的PLC WAN接口；
WLAN通讯（通过AP热点连接至局域网）；
以太网通讯（通过RJ45网口与上位机进行通信）；
下行采用2路RS485与第三方仪表通讯；
终端电阻；
总线速率（bps）：1200、2400、4800、9600、19200、38400、115200，支持Modbus RTU；
模拟量输入/模拟量输出精确度
模拟量输入：16位分辨率
模拟量输出：12位分辨率，电压0~10VDC应用时±200mV
安装
三点螺钉定位于平面，或者35mm DIN轨道安装
尺寸（高x宽x长）
55x 144.10x186mm
外壳
塑料外壳，塑料材料：PPO，保护等级：IP30 (IEC529)
符合的标准
IEC61000-4-5
BQB
- 典型应用
-
VAV空调系统中的应用
VAV空调系统定义为可变送风量空调系统。它是一种全空气的空调系统，它是通过调节改变送风风量而不是改变送风温度来调节和控制室内某一区域的温度。它根据室内负荷的变化或室内要求的参数的改变自动调节空调系统的送风量，从而保证室内的温度要求。

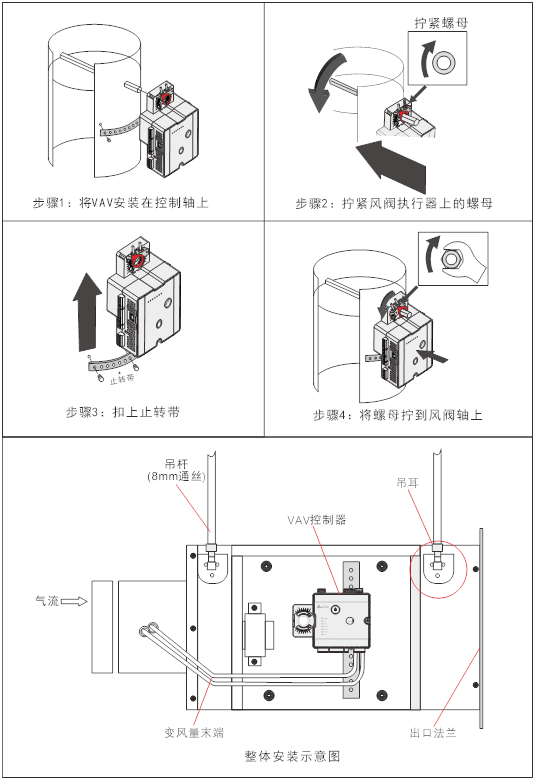

- 安装规格
-
