CTBA系列专用现场控制器主要功能有：检测各种机电设备内的温度、湿度、流量、液位、压力和风速等传感器信号，按照DDC内部预先设置好的参数和程序自动控制相应机电设备的水阀、风阀和开关等电动执行器，或随时接收操作站发来的指令信息，可改变对相应机电设备的监控要求。可以涵盖广泛的楼宇控制应用，包括从简单的新风机控制或热泵控制应用，到复杂的中央冷站管理控制应用。
产品解决方案包括冷热源控制系统、空调末端控制系统、送排风控制系统、给排水控制系统、变配电监视系统、照明控制系统等。
型号
规格参数
订货号
DDC-17(PLC)
PLC型DDC-17控制器，1个以太网接口，1个蓝牙接口，支持PLC通讯，2路485接口，6UI+2BI+4VO+2AO+3BO，共17路IO接口，128K程序数据空间
CTBA DDC-1710A
DDC-17(WLAN)
WLAN型DDC-17控制器，1个以太网接口，1个蓝牙接口，支持WLAN通讯，2路485接口，6UI+2BI+4VO+2AO+3BO，共17路IO接口，128K程序数据空间
CTBA DDC-1710B
DDC-17(ETH)
ETH型DDC-17控制器，1个以太网接口，1个蓝牙接口，支持Ethernet通讯，2路485接口，6UI+2BI+4VO+2AO+3BO，共17路IO接口，128K程序数据空间
CTBA DDC-1710
IOM-17
楼宇自动化IOM-17输入输出模块，1路485接口，6UI+2BI+4VO+2AO+3BO，共17路IO接口
CTBA IOM-1710
概述：
CTBA系列楼控系统专用现场控制器包括 DDC 控制器和 IOM 输入输出扩展模块，用来监视、控制各种 HVAC 和其他楼宇设备。
DDC控制器有多个细分款型，分别支持通过Ethernet/WLAN/PLC网络连接网关，再通过网关接入华为云，实现集中运维与监控。
CTBA系列DDC是用来解析和执行用户逻辑的中央控制单元，DDC集成了华为提供的WLAN模组或PLC模组，可通过华为提供的边缘网关和数字平台接入云系统，实现园区的智能控制。
DDC输入/输出模块（IOM）安装在DDC控制器的RS485总线上，用于点位扩展。
DDC-17功能特点：
l支持多种IO信号；
l支持127条指令，指令运行逻辑在1s以内；
l支持WLAN/PLC/以太网三种方式接入华为云（通过华为的网关），通过蓝牙接口配置参数，自动识别和身份认证,自动注册；
l丰富的通讯总线：2路RS485接口，支持modbus RTU协议，最多支持32个从站，支持modbus TCP协议；
lBACnet 业务能力：支持对象和 Service 能力；
l设备可维护性：支持本地/远程升级固件和更新控制逻辑；支持使用智能终端 app通过本地蓝牙接口进行网络参数配置、位置信息录入、绑点配置和读取配置信息，以及获取故障信息和更新设备固件；
l离线告警：扩展模块或传感器断线IO 不可用时，上报点位会报告明确的错误信息。
l支持deadband：支持 deadband，防止执行部件频繁开关及转动，影响到设备寿命；
l掉电数据保持：控制命令数据下发后能掉电保持至少6年（电池+SRAM）；
CTBA系列DDC控制器外观及接口描述
序号
描述
1
数字量输出通道BO
2 DIP拨码开关
3 电压输出VO及模拟量输出AO
4 PLC WAN/PLC FAN接口
5 24VAC输入电源
6 通用型输入UI、数字输入BI
7 RS485终端电阻拨码开关
8 以太网通信接口
9 传感器电源输出口
10 RS485通信接口
11 LED状态指示灯
IOM-17功能特点：
l多种信号的输入/输出点可以满足各种应用需求；
l与DDC采用RS485总线通信，波特率最大115200bps，最大通信距离50米。
l自动注册：支持Modbus/RS485自动注册到DDC；
l设备可维护性：支持远程和本地升级固件和更新控制逻辑，支持使用智能终端app通过本地蓝牙接口进行网络参数配置、位置信息录入、绑点配置和读取配置信息，以及获取故障信息和更新设备固件；
l报警提示：设备故障灯亮，上报故障报警，并携带明确故障原因，设备离线缓存告警信息，恢复后上报告警信息给DDC，由DDC最终上报给平台。
l支持协议：上行下行接口支持RS485，满足Modbus RTU协议。
l联网设备&传感器离线告警上报：扩展模块或传感器断线，IO不可用时，上报点位会报告明确的错误信息。
l标签：支持华为智慧园区Link规范SN，产品贴（二维码）标签供扫描。

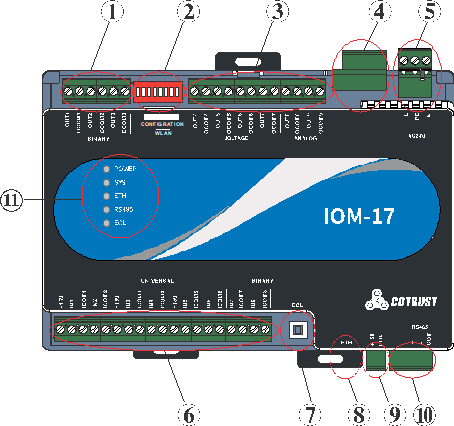

CTBA系列IOM模块的外观及接口描述
序号
描述
1
数字量输出通道BO
2 拨码开关
3 电压输出VO及模拟量输出AO
4 N/A
5 24VAC输入电源
6 通用型输入UI、数字输入BI
7 RS485终端电阻拨码开关
8 以太网通信接口（仅用于维护）
9 传感器电源输出口
10 RS485通信接口
11 LED状态指示灯
- 技术参数
-
表1-1 DDC及IOM的I/O规格
点的类型
接受的信号
DDC-17
IOM-17
通用型输入（UI）
A/D转换分辨率：16位模拟量输入，电压信号，0-10VDC
模拟量输入，电流信号，4-20mA1
模拟量输入，电阻信号，0-2K欧姆，RTD (1kNI, 1k PT, A99B SI)，NTC(10k Type L,2.225k Type2 )，NTC(20k)
数字量输入，干触点保持输出模式6
6
数字输入（BI）
干触点保持输出模式
脉冲计数模式（高速），100 Hz2
2
模拟输出（AO）
A/D转换分辨率：12位模拟量输出，电压信号，0-10VDC
模拟量输出，电流信号，4-20mA2
2
数字输出（BO）
24VAC三端双向可控硅
3
3
可配置的输出（VO）
D/A转换分辨率：12位模拟量输出，电压信号，0 - 10 VDC
数字输出模式，24VAC三端双向可控硅4
4
继电器输出（RO）
120/240 VAC
0
0
备注：对传感器供电电压15VDC。
表1-2 DDC控制器技术规格
型号
DDC-17
电源电压
24 VAC（最小20 VAC/最大30 VAC，50或60 Hz，class2（北美）或SELV（欧洲）
耗电量
一般10VA，最大14VA，加上所有的 BO以及可配置的输出负载。
运行环境条件
0至50°C（32至122°F）；10%至90%相对湿度，无结露。
存储环境条件
负40至70°C（负40至158°F）；10% 至90%相对湿度，无结露。
接线端子
螺丝接线端子和插拔式螺丝端子排，最大接入2平方毫米导线一根
电池
精度（@±25°C）：±15分钟/年
RTC电池：最长4年放电时间@±25°C
处理器
32位M4微处理器
存储器
片内256KB SRAM，2MB的Flash
运行速度
程序循环时间：小于1秒；DDC与IOM之间总线访问时间：小于1秒
控制器地址
通过软件设置，支持静态IP与DHCP两种模式；
运维接口
面板支持系统运行故障、蓝牙接口、ETH/PLC/WLAN接口等指示灯；
通信总线
上行采用PLC（电力载波通信）通讯，对应DDC上的PLC WAN接口；
WLAN通讯（通过AP热点连接至局域网）；
以太网通讯（通过RJ45网口与上位机进行通信）；MODBUS TCP 主站支持连接从站的最大数量为8，netIO总数量为1024。MODBUS TCP从站支持最大被连接的数量为8，寄存器地址为0到1024（一个4字节IO占2个地址，地址类型只支持4x）。
下行采用2路RS485与IOM或第三方仪表通讯；
终端电阻：内置（120Ω拨码开关设置），偏置电阻：内置（510Ω拨码开关设置）；
总线速率：115200bps，支持Modbus RTU；modbus RTU主站支持最大IO数量256
模拟量输出精确度
模拟量输出：12位分辨率，电压0~10VDC应用时±200mV，电流4-20mA应用时：±0.1mA
安装
三点螺钉定位于平面，或者35mm DIN轨道安装
尺寸（高x宽x长）
55x 144.10x186mm
外壳
塑料外壳，塑料材料：PPO，保护等级：IP30 (IEC529)
符合的标准
IEC61000-4-5
SRRC-无线电发射设备型号核准认证（中国国家无线电管理委员会强制认证）
表1-3 表IOM扩展模块技术规格
型号
IOM-17
电源电压
24 VAC（最小20 VAC/最大30 VAC，50或60 Hz，class2（北美）或SELV（欧洲）
耗电量
一般10VA，最大14VA，加上所有的BO以及可配置的输出负载。
运行环境条件
温度：0至50°C（32至122°F）；
相对湿度：10%至90%，无结露。
存储环境条件
温度：-40至+70°C（负40至158°F）；
相对湿度：10% 至90%，无结露。
接线端子
螺丝接线端子和插拔式螺丝端子排，最大接入2平方毫米导线一根
电池
精度（@±25°C）：±15分钟/年
RTC电池：最长4年放电时间@±25°C
处理器
32位M4微处理器
存储器
片内256KB SRAM，2MB的Flash,外扩16M SDRAM
控制器地址
RS485地址设置，DIP开关设置（4-13有效，其它预留）。
运维接口
指示灯接口见后文描述
通信总线
上行采用RS485通讯，支持Modbus RTU；总线速率：115200bps；
模拟量输出精确度
模拟量输出：12位分辨率，电压0~10VDC应用时±200mV，电流4-20mA应用时：±0.1mA
安装
三点螺钉定位于平面，或者35mm DIN 轨道安装
尺寸（高x宽x长）
55x 144.10x186mm
外壳
塑料外壳，塑料材料：PPO，保护等级：IP30 (IEC529)
符合的标准
IEC61000-4-5
SRRC-无线电发射设备型号核准认证（中国国家无线电管理委员会强制认证）
- 典型应用
-
中央空调机房节能群控方案应用

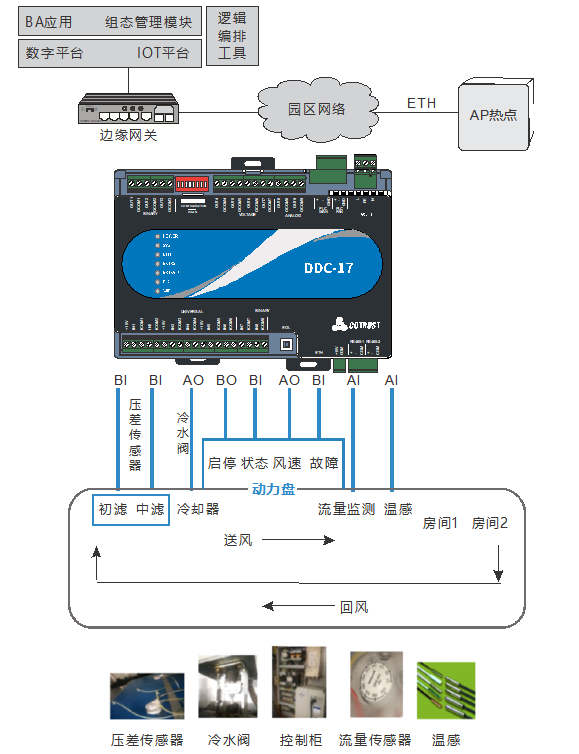

空调通风控制系统应用
- 安装规格
-
安装示意图
CTBA系列DDC及扩展模块安装尺寸图
CTBA系列DDC的接线示意图
注：IOM模块接线方法可参考上图。
DDC的VO端口接BO线缆时，请严格遵照如下线序执行接线操作（通常VO端口做BO用时接二次继电器）：
