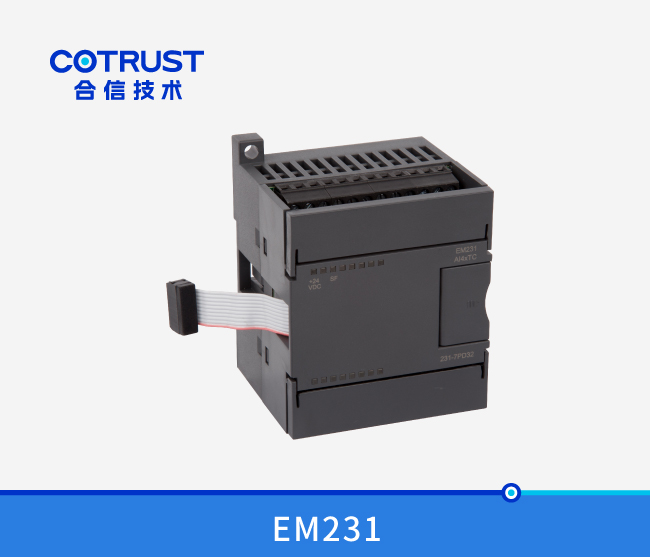

- 概览
-
订货数据
规格参数 订货号
CTSC-200 EM231，4AI×TC，J/K/S/T/R/E/N，+/-80mV CTS7 231-7PD32 CTSC-200 EM231，8AI×TC，J/K/S/T/R/E/N，+/-80mV CTS7 231-7PF32
- 技术参数
-
性能参数
规格项目
EM231 4AI×TC
EM231 8AI×TC
物理特性
尺寸(宽×高×深)
71×80×62mm 71×80×62mm 功耗
1.7W
1.7W 电源损耗 +5V DC消耗电流
35 mA
47 mA
L+ 30 mA 30 mA L+线圈电压范围 20.4～28.8V DC LED灯指示 24V DC电源供电良好ON=无错，OFF=无24V DC电源，SF：ON=模块故障，闪烁=输入信号错误,OFF=无错 模拟量输入特性 输入类型 悬浮型热电偶 输入范围 热电偶类型(选一种)：S，T，R，E，N，K，J
电压范围：+/-80mV输入点数 4 8 隔离 现场至逻辑
现场至24V DC
24V到逻辑500V AC
500V AC
500V AC共模输入范围
(输入通道至输入通道)120V AC 共模抑制
>120dB@120V AC
输入分辨率 温度
电压
0.1℃/0.1℉
15位加符号位测量原理
Sigma-Delta 模块更新时间(所有通道) 425ms 825ms 到传感器的导线长度 最大100米 导线回路电阻 最大100Ω 噪声抑制 85dB@ 50Hz/60Hz/400Hz 数据字格式 电压：-27648至+27648 输入阻抗 >1MΩ 最大输入电压 30V DC 分辨率 15位+符号位 输入滤波衰减 -3dB@ 21kHz 基本误差 0.1% FS(电压) 重复性 0.05% FS 冷接点误差
±1.5℃ 开关组态与软件配置
DIP开关配置
EM231热电偶模块提供一个方便的，隔离的接口，用于七种热电偶类型：J，K，E，N，S，T，和R型，它也允许连接微小的模拟量信号(±80mV范围)，所有连到模块上的热电偶必须是相同类型，且最好使用带屏蔽的热电偶传感器。

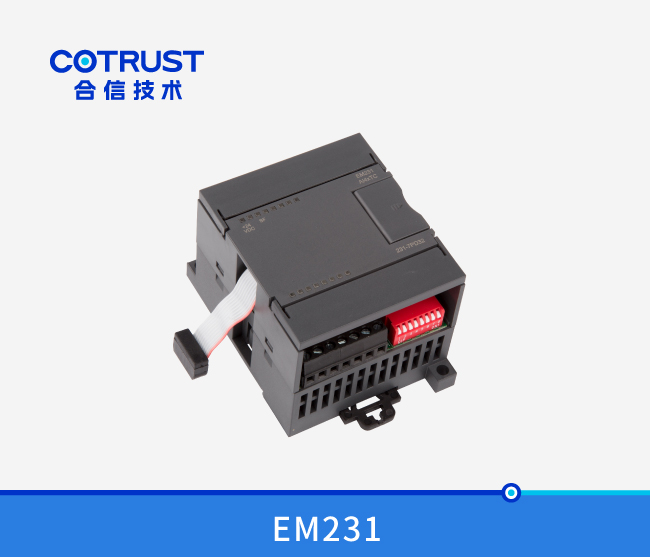

热电偶模块需要用户通过DIP开关进行选择的有：热电偶的类型、断线检查、测量单位、冷端补偿和开路故障方向，用户可以很方便地通过位于模块下部(如下图所示)的组态DIP开关进行以上选择。
对于EM231 4TC模块，SW1～SW3用于选择热电偶类型，SW4没有使用(要求设置到OFF的位置)，SW5用于选择断线检测方向，SW6用于选择是否进行断线检测，SW7用于选择测量单位，SW8用于选择是否进行冷端补偿。
对于EM231 8TC模块，SW1～SW3用于选择热电偶类型，SW4用于选择断线检测方向，SW5用于选择测量单位，SW6用于选择是否进行冷端补偿。而是否进行断线检测则固定设置为是，无需用户设置。
为了使DIP开关设置起作用，用户需要给PLC和/或用户的电源断电再通电。
热电偶类型选择配置表：
热电偶类型 SW1 SW2 SW3 J (缺省) 0 0 0 K 0 0 1 T 0 1 0 E 0 1 1 R 1 0 0 S 1 0 1 N 1 1 0 +/- 80mV 1 1 1
其它特性选择：
选择项目
EM231 4TC
EM231 8TC
开关位置
设置
开关位置
设置
断线检测方向
SW5
0:正标定(+3276.7度)
1:负标定(-3276.8度)SW4
0:正标定(+3276.7度)
1:负标定(-3276.8度)是否进行断线检测
SW6
0：是，1：否
固定为进行断线检测
测量单位选择
SW7
0：摄氏度，1：华氏度
SW5
0：摄氏度，1：华氏度
是否进行冷端补偿
SW8
0：是，1：否
SW6
0：是，1：否
软件配置
对于EM231 8AI×TC热电偶输入模块，其读数是在VM中，而不是AIW，模块所处的相对位置不同，对应的地址也不同。地址计算公式如下
x(VWx) = 槽位号 × 64 + 输入通道号 × 2
下面给出基于上面公式计算得到的地址速查表：
VWxx
通道 0
通道 1
通道 2
通道 3
通道 4
通道 5
通道 6
通道 7
槽位 0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位 1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位 2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位 3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位 4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位 5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位 6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
注意: 由于CO-TRUST的TD2X文本显示器和SIEMENS的TD200文本显示面板所分配的地址固定为VW0，因而如果你的系统中需要同时使用到TD2X或TD200和EM231 8TC模块，则EM231 8TC模块不能安装在第一个位置(Slot 0)，否则将不能正常工作。
热电偶测量范围
- 典型应用
-
- 安装规格
-
