- 概览
-
规格参数
订货号
CPU224XP，72KB程序空间/110KB数据空间，220VAC电源，14DI/10DO继电器型输出，2A，2个PPI/自由通信口，1个以太网口，数据永久保存，支持西门子S7协议
CTS7 214-2BD45-0324
- 技术参数
-
物理特性
尺寸（宽×高×深）
137×80×62mm
功耗
7W
存储器特性
程序存储器
24KB+48KB
数据存储器
10KB+100KB
数据保存
FlashROM永久保存
常规特性
定时器总数
1ms
10ms
100ms
256
4
16
236
计数器总数
256
内存存贮器位
256
内存存储位掉电保持时间
永久保持
时间中断
2个1ms分辨率
顺序控制继电器（S)
256位
时间中断
2个1ms分辨率
边沿中断
4个上升沿和/或4个下降沿
模拟电位器
无
布尔量运算执行时间
0.15µs
浮点运算执行时间
8µs
时钟
内置
BD扩展板接口数
已集成1个2AI/1AQ扩展板，AIW寻址
系统指示灯
5个，STOP、RUN、SF、RMC、LINK/ACT
RUN/STOP拨码
有，2态
电池卡接口
支持，电源不足2.0V，报警位SM195.0
编程卡
支持
存储卡
支持
额定输入电压
DC24V
电源供应
本机及扩展总线+5V
+24V
660mA
280mA
集成的通信功能
通讯接口
2个通信口：
PORT0:PPI/自由口，标准RS485电平
PORT1:PPI/自由口，标准RS485电平
PPI波特率(baud)
9.6kbps、19.2kbps和187.5kbps
自由口波特率(baud)
1.2kbps ~ 115.2kbps
每段最大电缆长度
使用隔离中继器
未使用隔离中继器
波特率为187.5kbps时1000米，38.4kbps时1200米
50米
最大站点数
每段32个站，每个网络126个站
最大主站数
32
点到点(PPI主站模式)
是(NETR/NETW)，最多8个连接，每个连接最大通信200个字节
MPI连接
（1PG/1OP）共8个，2个保留
以太网通信功能
通信接口
1个标配以太网口
通信标准
符合IEEE802.3标准
传输速度
10Mbps 和100Mbps自适应
自适应交叉连接
支持
连接到工业以太网的接口(10/100Mbps)
RJ45插座
固件升级
支持网口在线升级固件功能（固件版本在V2.46或以上）。
协议类型
UDP/TCP协议
支持PDP_PPI，MODBUS_TCP，、Socket，S7协议，支持PLC间以太网通信，支持MiCo以太网编程。
配置方式
支持上位机通过网口搜索PLC，支持网口下载系统配置。
应用接口
支持MiCo服务、UDP_PPI、Modbus_TCP、S7协议、Socket编程
最大连接数
8个UDP_PPI，不分主从
8个Modbus_TCP，不分主从
4个Socket连接，2个UDP，2个TCP
8个S7协议，不分主从
用户数据数量
最多200个字节用于UDP_PPI传输。
最多240个字节用于ModBus_TCP传输。
最多512个字节用于Socket传输
最多200个字节用于S7传输
端口
本地：1~65535
远程服务器：38000
启动时间或复位后重新启动时间
大约3秒。
指示灯
绿色RMC指示灯:亮：远程控制生效，灭：远程控制失效
绿色以太网指示灯：亮：连接，闪烁：传输；灭：未连接
每段最大电缆长度
100m
隔离
通信口隔离
I/O特性
本机数字量输入点数
14
输入类型
漏型/源型
本机数字量输出点数
10
输出类型
继电器干触点
允许最大扩展I/O模块数
7
最大数字量I/O配置
128DI/128DO
最大模拟量I/O配置
32AI/32AO
脉冲捕捉输入
14
高速计数器
总数
单相计数器
两相计数器
6
6×30KHz
4×20KHz
数字量输入特性
本机集成数字量输入点数
14
输入类型
漏型/源型
额定电压
24V DC
最大持续允许电压
30V DC
逻辑1信号 ( 最小)
逻辑0信号 ( 最大)
15 VDC，2.5mA
5 VDC，1mA
同时接通的输入
14
最大电缆长度
屏蔽
非屏蔽
500米(标准输入)
50米(高速计数器输入)
300米(标准输入)
数字量输出特性
本机集成数字量输出点数
10
输出类型
继电器，干触点
额定电压
-
输出电压范围
-
逻辑1信号（最小）
-
逻辑0信号（最大）
-
每点额定电流
2A
每个公共端额定电流
-
漏电流（最大）
-
浪涌电流（最大）
7A，触点关闭
灯负载（最大）
30W DC/200W AC
高速脉冲输出
最大频率
-
接通电阻（接点）
0.2Ω
隔离（现场与逻辑）
-
延时
-
额定负载下的触点寿命
100,000次通断
同时接通的输出
所有输出点
两个输出并联
否
最大电缆长度
屏蔽
非屏蔽
500米
150米
模拟量输入特性
输入数量
2
输入方式
单端输入
输入（电压）范围
+/-10V DC
满量程范围
-32000～+32000
输入阻抗
>100K
最大输入电压
30V
分辨率
11bits 加 1符号位
模数转换时间
125ms
阶跃响应
250ms
噪声抑制
典型值：-20dB◎ 50HZ
模拟量输出特性
输出数量
1
信号范围
电压
0~10V
电流
0~20mA
数据格式满量程范围
0~32000
分辨率
12位
LSB值
电压
2.50mV
电流
5.00μA
隔离
无
精度
最差情况
（0-55°）
电压输出
±2%满量程
电流输出
±3%满量程
典型情况
（25°）
电压输出
±1%满量程
电流输出
±1%满量程
稳定时间
电压输出
小于50us
电流输出
小于100us
最大输出驱动
电压输出
最小5000Ω
电流输出
最大500Ω
*支持新版V2编程卡
*超级电容掉电保持时间约为100个小时，扩展电池为200天
*电池卡电量不足报警功能：低于2V时，报警位SM195.0
控制端子及通讯端口

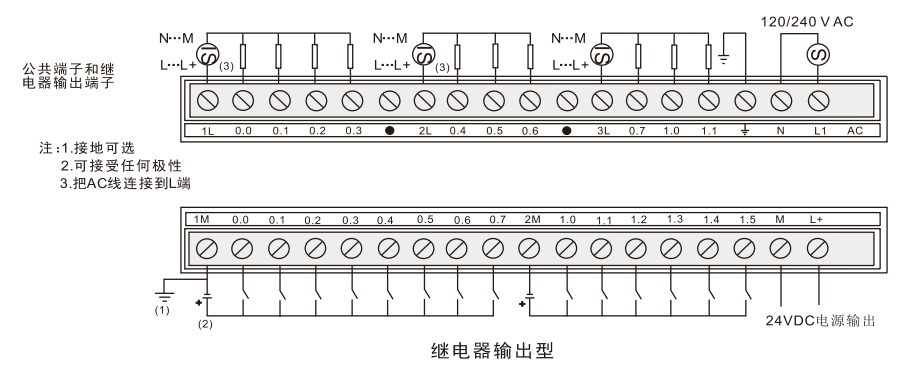

端子接线
214-2BD45-0324接线端子
RS485通信接口
连接器
插针号
PORT1/FPORT1（RS485）
PORT0/FPORT0（RS485）
1
机壳接地
机壳接地
2
+24V地
+24V地
3
RS485+信号B
RS485+信号B
4
发送申请
发送申请
5
+5V地
+5V地
6
+5V，100Ω
+5V，100Ω
7
+24V
+24V
8
RS485-信号A
RS485-信号A
9
NC
NC
连接器外壳
机壳接地
机壳接地
端子定义
AMS-03模拟量输入输出扩展板的结构图和端子示意图如下所示，后续表格中列出了各个端子位的定义，安装和连接扩展板时，请严格遵照端子位定义进行连接。
=表1 AMS-03端子位定义
端子位
信号定义
端子位
信号定义
1
悬空
5
模拟输入A+
2
电压输出VO
6
模拟输入B+
3
电流输出IO
7
地GND-M
4
地GND-M
8
大地
- 典型应用
-
系统配置方案
系统可以由一个单独的CPU主控模块组成，可由一个CPU外加最多7个各种型号的可选扩展模块组成，还可以一个单独的CPU外加BD扩展模块组成。
- 安装规格
-
产品的安装和运行要求

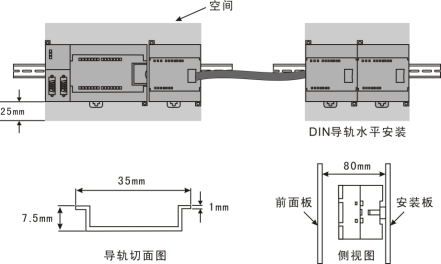

安装尺寸
安装和固定方式
使用DIN35标准导轨。
