- 概览
-
订货数据：
名称
规格描述
订货号
SM231 称重模块
高精度称重模块，1 路传感器信号输入，5VDC每路150MA激励电源输出，隔离型24位精度，采样速度⾼达400次/秒。显示精度1/500000，综合精度正负0.01%，支持4线或6线称重传感器。 CTH2 231-7WA33
- 技术参数
-
规格项目 CTH2 231-7WA33 通道数 1 采样频率 50Hz 内部分辨率 16777216（24bit） 重量值数据格式 4字节 来自CPU总线的电源 +5V电流消耗 ＜80mA 24 V电源 额定电压 DC 24 V 电压范围 DC 20.4～28.8V 最大电流损耗 100mA 典型功耗 3W LED诊断 LED指示灯 +24VDC：亮 = 24VDC供电正常，灭 = 无24VDC供电； SF：闪烁 = 传感器断线，灭 = 无错； 可配置滤波器 低通滤波器的极限频率 1Hz、2Hz、5Hz 平均值滤波器 0~255 隔离特性 现场至逻辑 500VAC 现场至24VDC 500VAC 24V到逻辑 500VAC 共模抑制 >120dB@120VAC 干扰抑制 噪声抑制 85dB@50Hz/60Hz 称重传感器的连接 连接 支持4线或6线全桥应变仪 到传感器的导线长度 最大500米（当电缆规格满足导体电阻最大值小于30Ω/km时，适用的最大距离是500m） 误差 满量程误差极限（温度为20℃±10℃时） ≤0.001% 灵敏度温度系数 ≤±20ppm/K v. E 零点温度系数 ≤±0.1uV/K 基本误差 0.05％FS 非线性误差 0.01%FS 测量范围 0~1mV/V；0~2mV/V；0~4mV/V 称重传感器电源 电压 电流 典型DC 5V 150mA 允许的称重传感器电阻值 无防爆接口 ＞40Ω，＜4010Ω 有防爆接口 ＞87Ω，＜4010Ω 共模抑制CMRR@50/60Hz 典型80dB 绝缘 500V DC
- 典型应用
- 安装规格
-

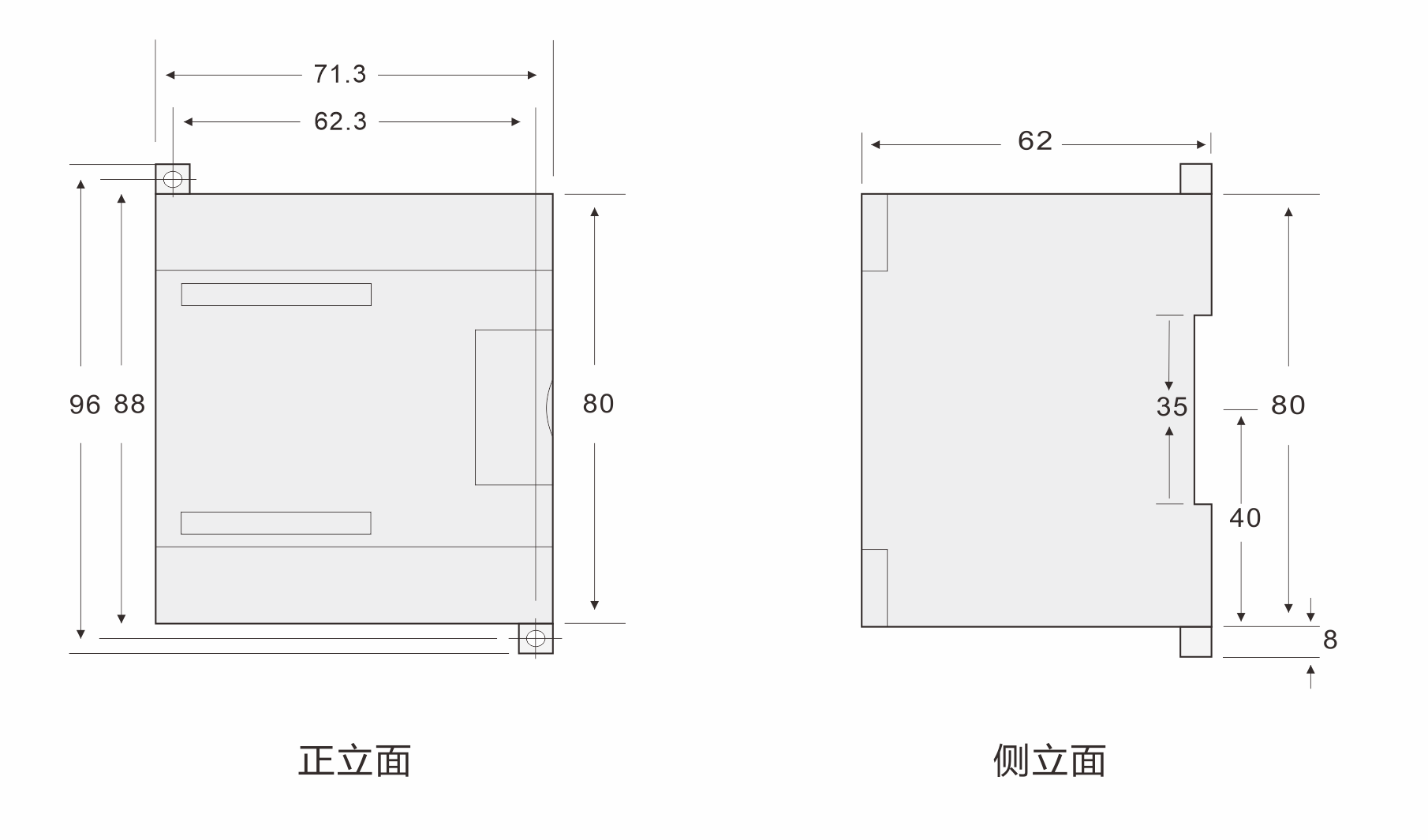

231-7WA33高精度一路称重模块安装尺寸如图：

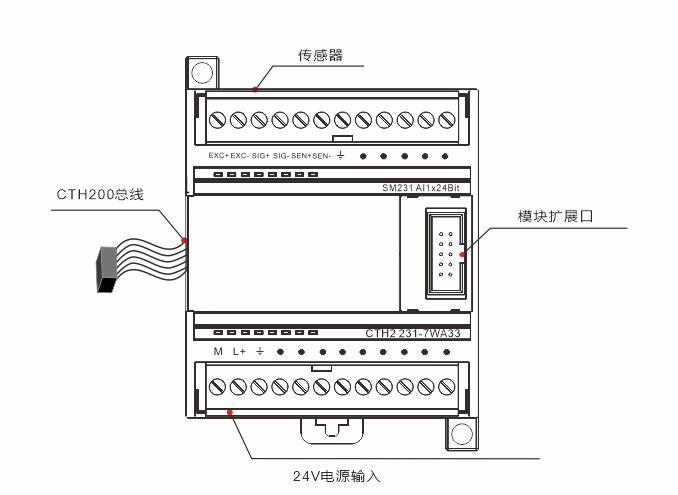

接线图：
