全球惊叹的“基建狂魔”
厉害了，我的国！
中国地铁、公路、铁路建设四通八达，中国高铁更是成为走向世界的“中国名片”；8小时拆桥，9小时通路，曾经震惊中外的“中国速度”举世瞩目。
搭乘“东风”，助力新加坡地铁工程
搭乘强大祖国“基建狂魔”的东风，地下施工最高端的设备——盾构机也走出了国门，为友邦基建助力！
千亿球友会助力的盾构机泥水分离自动化控制系统，成功应用于新加坡地铁工程建设！
“基建”少不了的“盾构机”

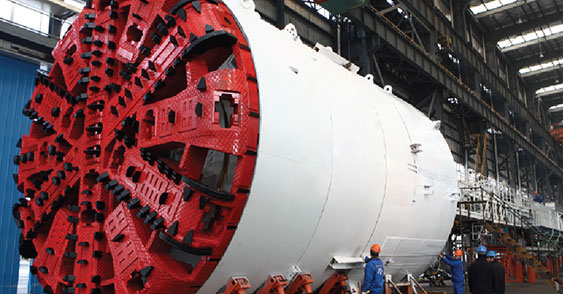

盾构机，全名叫盾构隧道掘进机。
盾构机是一种使用盾构法的隧道掘进的专用工程机械，具有开挖切削土体、输送土碴、拼装隧道衬砌、同步注浆、测量导向纠偏等功能。
该机械广泛用于地铁、铁路、公路、市政、水电等隧道工程。
千亿球友会先来看一段盾构机工作原理吧~
庞大的盾构机由许多部分和系统组成的，小合带你认识下这个“巨无霸”的泥水分离自动化控制系统。
泥水分离自动化控制系统

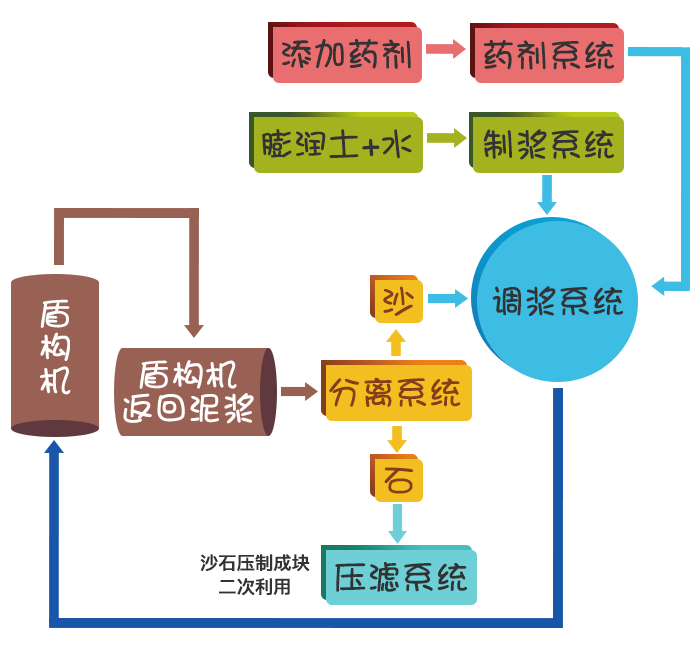

盾构机的泥水分离处理系统由5个部分组成。
01
分离系统：
盾构机返回的泥浆进行沙石分离处理
可再次利用的泥浆翻倒调浆系统，与新泥浆进行重新调配，以实现泥浆的重复使用。分离出来的固体沙石材料，到压滤系统进行压滤处理。
▲分离系统工艺画面
02
调浆系统：
盾构机所用泥浆的调配
将分离系统返回泥浆、制浆系统生产的新泥浆以及药剂系统配置的添加药剂进行混合，搅拌，制作出合格的使用泥浆。

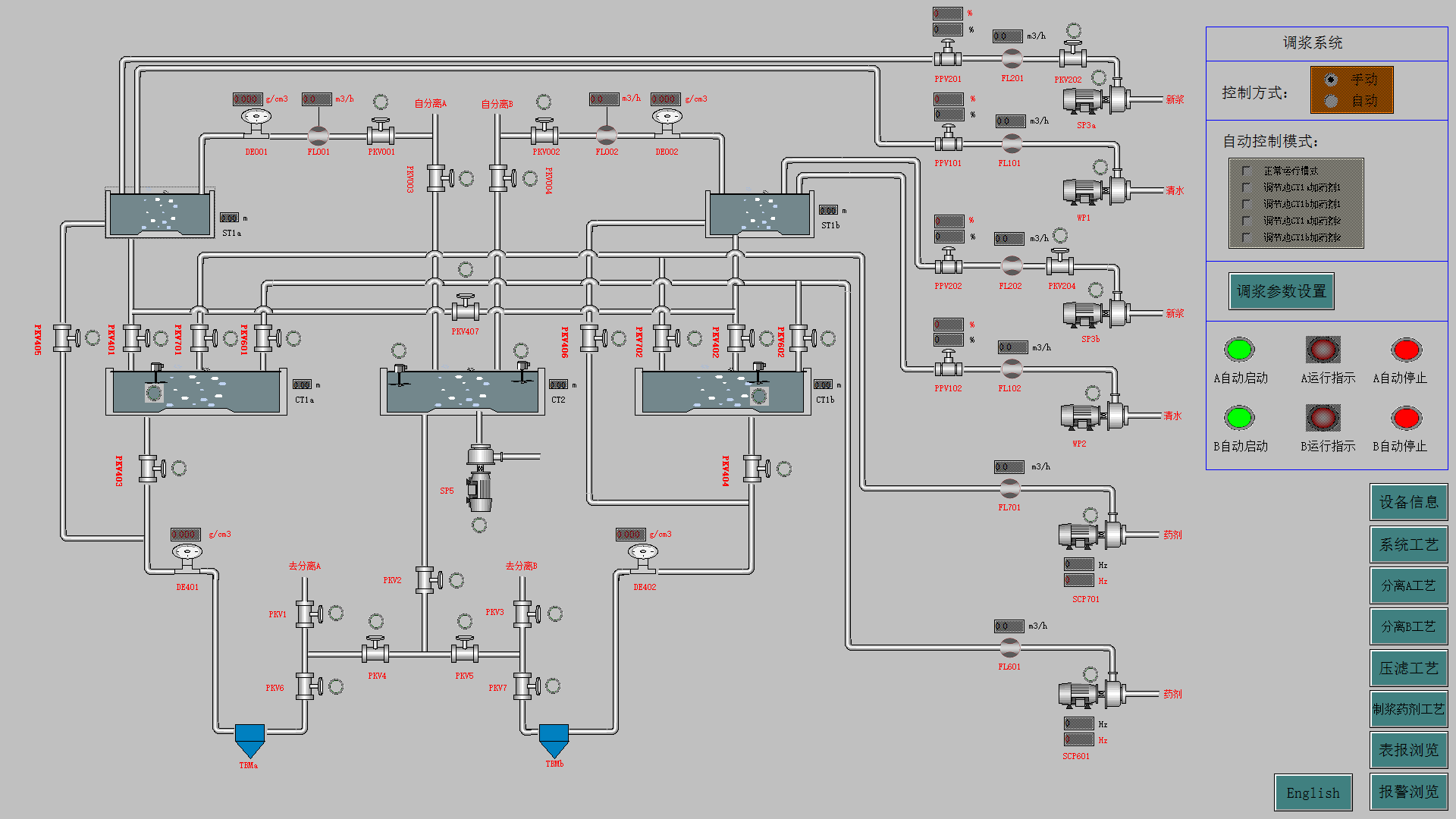

▲调浆系统工艺画面
03
制浆系统：
膨润土和水混合处理制作新泥浆
将膨润土和水按要求的比例，制作新使用的泥浆，在调浆系统的储存泥浆不够时，自动添加。
04
药剂系统：
配置制作新泥浆用的药剂混合系统
盾构机运行所需要的泥浆，需要添加药剂达到合格的使用要求。药剂系统将药剂先加入水中制作成药剂溶液，再通过泵按需要的流量加入到调浆系统的调浆池中。
▲制浆系统及药剂系统工艺画面
05
压滤系统：
将分离出来的沙石压制成块后进行处理
将分离系统来的沙石等大颗粒材料通过压滤机压制成大块固体材料送出，所压制的材料可以进行二次利用。

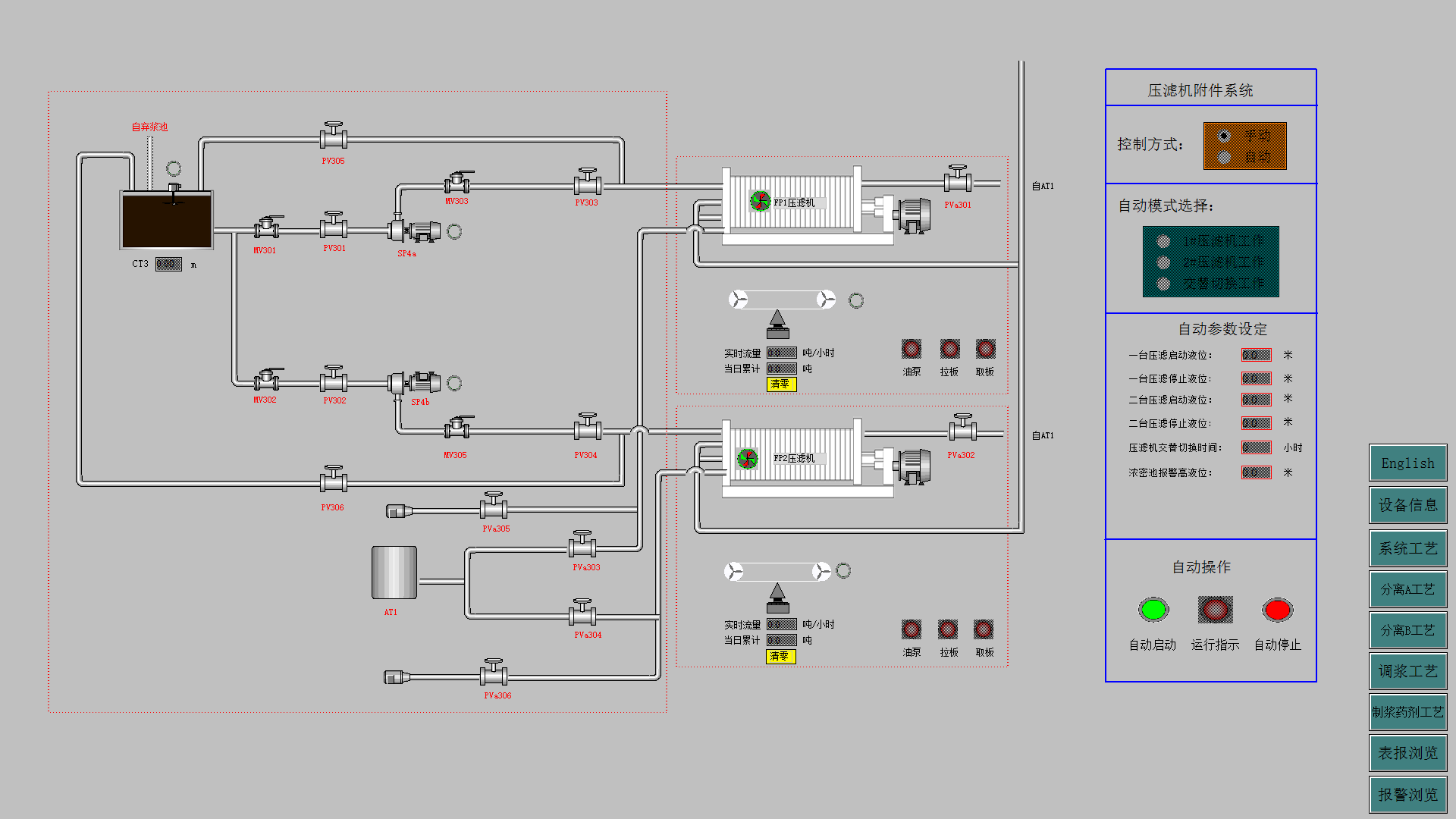

▲压滤系统工艺画面
泥水分离自动化控制系统的千亿球友会方案配置
本套自动化控制系统主要采用深圳千亿球友会CTH200系列的以太网PLC，采用集散控制的模式。
分离系统，调浆系统，压滤系统，制浆系统，药剂系统各采用一套CTH200的PLC进行独立控制。上位系统采用winncc7.0通过OPC通信协议，同五套以太网PLC进行通讯。如下图所示。
盾构机泥水分离系统的整体控制

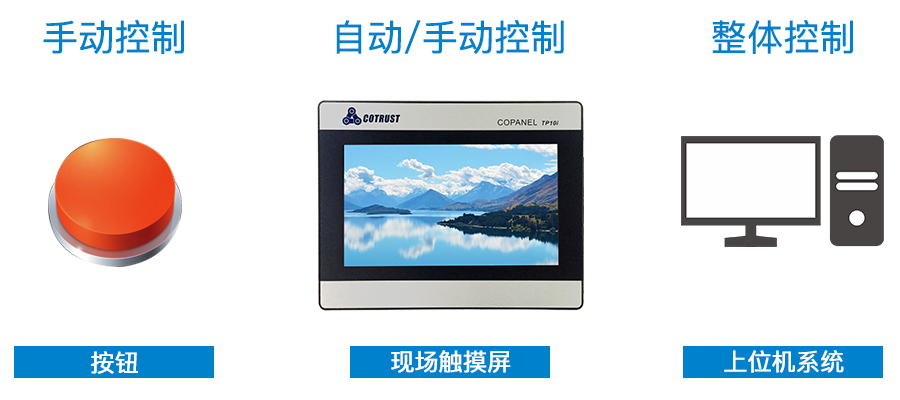

整个控制系统进行独立操作控制的同时，也可以通过上位系统进行整体操作，各独立系统的PLC可以通过与主站的PLC进行通讯，达到相互之间进行数据交换，从而实现控制的整体要求。

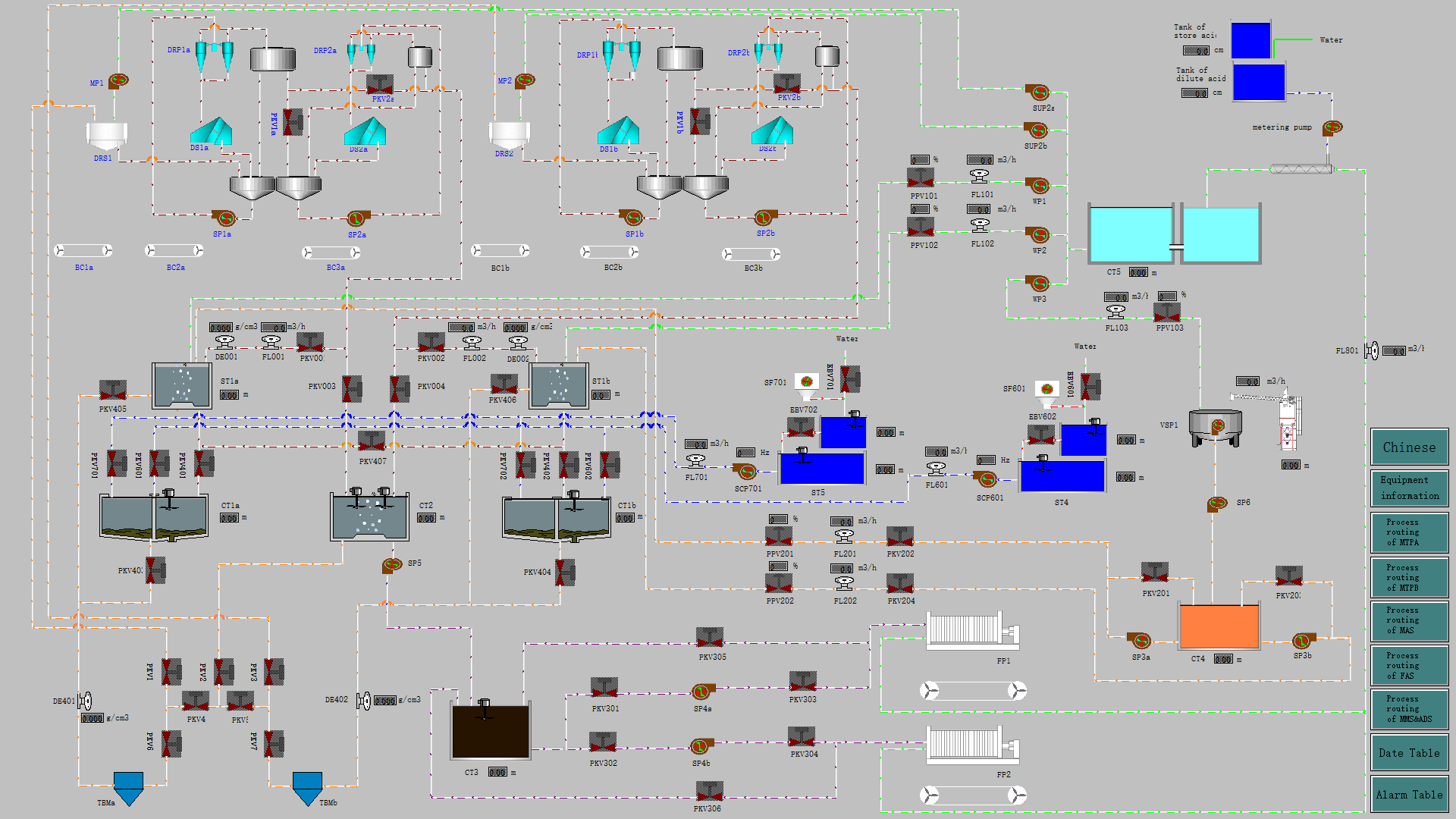

▲整体控制工艺画面
千亿球友会“盾构机泥水分离控制系统”的特点
